單作用和雙作用氣動執行器原理
時間：2017-04-14 12:03:06 來源：貫良自控閥門 點擊：0次
隨著閥門行業競爭越來越激烈，產品也是在不斷的更新?lián)Q代。貫良閥門公司所生產的氣動閥門可分為：氣動球閥，氣動蝶閥，氣動截止閥，氣動閘閥，所以客戶對產品的要求也是越來越挑剔。就拿氣動執行器來說，它也分為單作用氣動執行器和雙作用氣動執行器，那究竟單作用氣動執行器和雙作用氣動執行器分別有哪些特點呢？

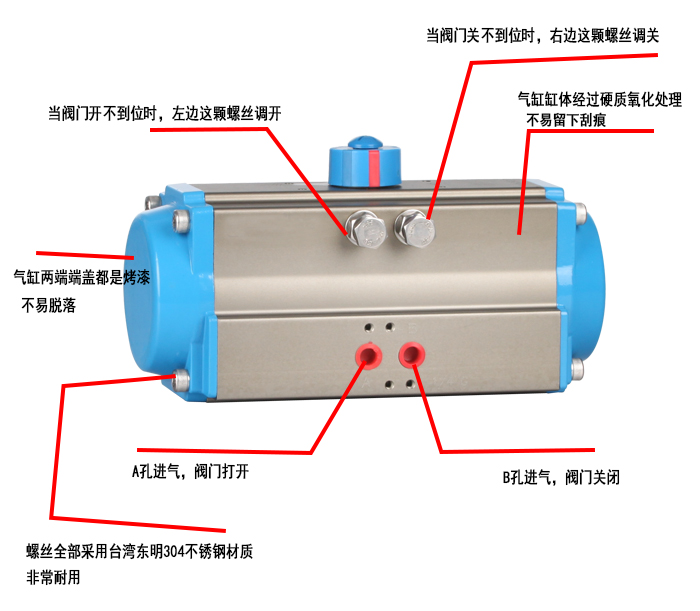

雙作用氣動執行器圖
雙作用氣動執行器的特點：
1、開關動作都通過氣源來驅動執行的，可以靠氣體前后往返動作：通氣開，通氣關，斷氣保持原位；
2、雙作用氣動執行器指兩腔可以分別輸入壓縮空氣，實現雙向運動的氣缸。其結構可分為雙活塞桿式、單活塞桿式、雙活塞式、緩沖式和非緩沖式等。此類氣缸使用最為廣泛。

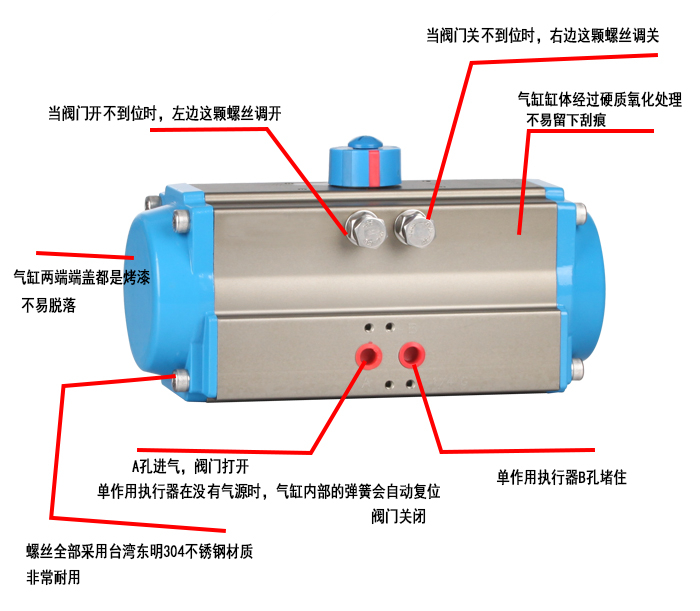

單作用氣動執行器圖
單作用氣動執行器的特點：
1、單作用的開關動作只有開動作是氣源驅動，關動作是彈簧復位的；單作用分常開型和常閉型：
常開型（通氣關，斷氣開）
常閉型（通氣開，斷氣關）
2、僅一端進（排）氣，結構簡單，耗氣量小。
3、用彈簧力或膜片力等復位，壓縮空氣能量的一部分用于克服彈簧力或膜片張力，因而減小了活塞桿的輸出力。
4、缸內安裝彈簧、膜片等，一般行程較短；與相同體積的雙作用氣動執行器相比，有效行程小一些。
5、氣缸復位彈簧、膜片的張力均隨變形大小變化，因而活塞桿的輸出力在行進過程中是變化的。
雙作用氣動執行器原理圖
雙作用執行器工作原理：
當氣源壓力從氣口(2)進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸兩端方向移動，兩端氣腔的空氣通過氣口(4)排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)逆時針方向旋轉。反之氣源壓力從氣口(4)進入氣缸兩端氣腔時，使兩活塞向氣缸中間方向移動，中間氣腔的空氣通過氣口(2)排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)順時針方向旋轉。(如果把活塞相對反方向安裝，輸出軸即變?yōu)榉聪蛐D(zhuǎn))。

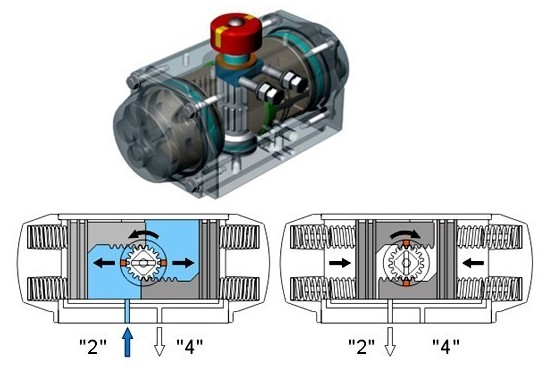

單作用氣動執行器原理圖
單作用執行器工作原理：
當氣源壓力從氣口(2)進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸兩端方向移動，迫使兩端的彈簧壓縮，兩端氣腔的空氣通過氣口(4)排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)逆時針方向旋轉。在氣源壓力經過電磁閥換向后，氣缸的兩活塞在彈簧的彈力下向中間方向移動，中間氣腔的空氣從氣口(2)排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)順時針方向旋轉。(如果把活塞相對反方向安裝，彈簧復位時輸出軸即變?yōu)榉聪蛐D(zhuǎn))。
由以上各自的特點可以看出：雙作用氣動執行器閥開和閥關都需要壓縮空氣的推力來執行，也就是說在失氣的情況下會保持在某一位置；而單作用氣動執行器是屬于自動復位型的，在失去持續氣壓后，在彈簧的張力作用下執行器將帶動閥門回復到初設定位置。
相關產品：氣動高溫球閥 氣動衛生級球閥 氣動硬密封蝶閥 氣動三偏心蝶閥
雙作用氣動執行器圖
雙作用氣動執行器的特點：
1、開關動作都通過氣源來驅動執行的，可以靠氣體前后往返動作：通氣開，通氣關，斷氣保持原位；
2、雙作用氣動執行器指兩腔可以分別輸入壓縮空氣，實現雙向運動的氣缸。其結構可分為雙活塞桿式、單活塞桿式、雙活塞式、緩沖式和非緩沖式等。此類氣缸使用最為廣泛。
單作用氣動執行器圖
單作用氣動執行器的特點：
1、單作用的開關動作只有開動作是氣源驅動，關動作是彈簧復位的；單作用分常開型和常閉型：
常開型（通氣關，斷氣開）
常閉型（通氣開，斷氣關）
2、僅一端進（排）氣，結構簡單，耗氣量小。
3、用彈簧力或膜片力等復位，壓縮空氣能量的一部分用于克服彈簧力或膜片張力，因而減小了活塞桿的輸出力。
4、缸內安裝彈簧、膜片等，一般行程較短；與相同體積的雙作用氣動執行器相比，有效行程小一些。
5、氣缸復位彈簧、膜片的張力均隨變形大小變化，因而活塞桿的輸出力在行進過程中是變化的。
雙作用氣動執行器原理圖
雙作用執行器工作原理：
當氣源壓力從氣口(2)進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸兩端方向移動，兩端氣腔的空氣通過氣口(4)排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)逆時針方向旋轉。反之氣源壓力從氣口(4)進入氣缸兩端氣腔時，使兩活塞向氣缸中間方向移動，中間氣腔的空氣通過氣口(2)排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)順時針方向旋轉。(如果把活塞相對反方向安裝，輸出軸即變?yōu)榉聪蛐D(zhuǎn))。
單作用氣動執行器原理圖
單作用執行器工作原理：
當氣源壓力從氣口(2)進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸兩端方向移動，迫使兩端的彈簧壓縮，兩端氣腔的空氣通過氣口(4)排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)逆時針方向旋轉。在氣源壓力經過電磁閥換向后，氣缸的兩活塞在彈簧的彈力下向中間方向移動，中間氣腔的空氣從氣口(2)排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)順時針方向旋轉。(如果把活塞相對反方向安裝，彈簧復位時輸出軸即變?yōu)榉聪蛐D(zhuǎn))。
由以上各自的特點可以看出：雙作用氣動執行器閥開和閥關都需要壓縮空氣的推力來執行，也就是說在失氣的情況下會保持在某一位置；而單作用氣動執行器是屬于自動復位型的，在失去持續氣壓后，在彈簧的張力作用下執行器將帶動閥門回復到初設定位置。
相關產品：氣動高溫球閥 氣動衛生級球閥 氣動硬密封蝶閥 氣動三偏心蝶閥
